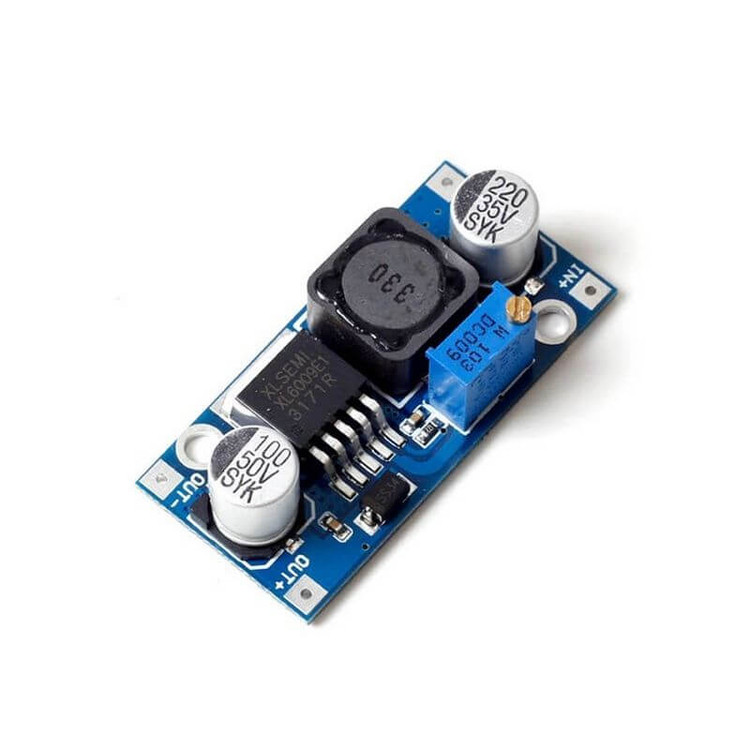

ماژول افزاینده ولتاژ DC-DC مدل XL6009 اورجینال
Module Booster Voltage -XL6009 1.5 to 30 V
توضیحات
ماژول افزاینده ولتاژ DC-DC مدل XL6009 یک مبدل بوست (Boost Converter) با عملکرد بالا برای افزایش ولتاژ DC است که مشخصات و کاربردهای متنوعی دارد و جایگزین مدلهای قدیمیتر مانند LM2577 محسوب میشود.
مشخصات فنی
- ولتاژ ورودی: از ۳ تا ۳۲ ولت
- ولتاژ خروجی: قابل تنظیم از ۵ تا ۳۵ ولت
- جریان ورودی: تا ۴ آمپر (ماکزیمم)
- جریان خروجی: تا ۲.۵ تا ۴ آمپر (بسته به مدل و شرایط)
- راندمان تبدیل: تا ۹۲٪ الی ۹۴٪
- فرکانس کلیدزنی: ۴۰۰KHz برای XL6009 (ولی LM2577 معمولاً ۱۵۰KHz)
- ریپل خروجی: معمولاً حداکثر ۵۰mV
- ابعاد: حدود ۴۳x۲۱x۱۲ میلیمتر
- دمای کاری: ۴۰- تا ۸۵+ درجه سانتیگراد
کاربردها و ویژگیها
- تقویت و تثبیت ولتاژ برای انواع مدارات الکترونیکی و DIY
- مناسب برای تامین انرژی نمایشگرها، روشناییهای LED، و مدارهایی که نیاز به ولتاژ بالاتر دارند.
- قابلیت تنظیم ولتاژ خروجی با پتانسیومتر دقیق روی برد.
- عملکرد غیر ایزوله (Non-Isolated).
نکات عملیاتی
- برای تنظیم ولتاژ خروجی، با چرخاندن پتانسیومتر (مولتی ترن) در جهت پادساعتگرد ولتاژ افزایش، و توسط ساعتگرد ولتاژ کاهش مییابد.
- با کاهش ولتاژ ورودی و نزدیک شدن به حداقل مقدار، خروجی ولتاژ و جریان نیز افت پیدا میکند؛ مثلاً در ولتاژ بالا جریان خروجی کاهش چشمگیر دارد.
تفاوت XL6009 و LM2577
- XL6009 نسل جدیدتر با فرکانس کلیدزنی بالاتر و راندمان بهتر نسبت به LM2577 است و توانایی جریاندهی بیشتری دارد و حالا جایگزین LM2577 در بسیاری از کاربردها شده است.
این ماژول انتخاب مناسبی برای نیازهای تقویت ولتاژ در پروژههای الکترونیکی کوچک و بزرگ خواهد بود و تنظیمات آن ساده و گسترده است
