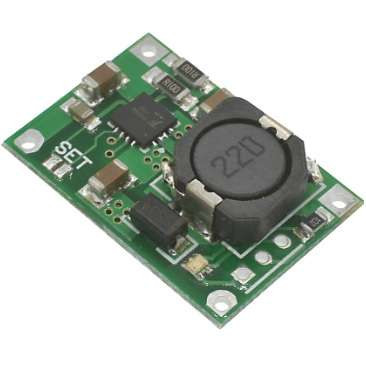

ماژول شارژ باتری لیتیومی 2 سل مدل TP5100

ماژول شارژر باتری لیتیومی TP5100 | مناسب ۲ سل (8.4V) و ۱ سل (4.2V) | تا ۲ آمپر | الکتروماژول شاپ

مقدمه:

آیا به دنبال یک شارژر هوشمند، ایمن و کارآمد برای باتری‌های لیتیومی ۲ سل (مانند پاوربانک‌ها، UPS های DC و دستگاه‌های قابل حمل) هستید؟ ماژول شارژر باتری لیتیومی TP5100 در الکتروماژول شاپ، با قابلیت تنظیم برای شارژ ۱ یا ۲ سل و جریان حداکثر ۲ آمپر، انتخابی ایده‌آل برای پروژه‌های شماست. این ماژول با ارائه مدیریت شارژ بهینه و محافظت کامل، عمر باتری شما را تضمین می‌کند.

نکات مهم قبل از استفاده:

• تنظیم حالت شارژ (۱ یا ۲ سل):
• برای شارژ تک سلولی (4.2V): جامپر SET را لحیم نکنید (در حالت باز).
• برای شارژ دو سلولی (8.4V): جامپر SET را لحیم کنید (در حالت بسته).
• استفاده از ماژول BMS: هنگام استفاده در حالت دو سلولی، استفاده از ماژول BMS دو سل (برد محافظ باتری) برای شارژ و دشارژ دقیق و ایمن باتری‌ها الزامی است. این ماژول‌ها را نیز می‌توانید از فروشگاه الکتروماژول شاپ تهیه کنید.

مشخصات فنی دقیق:

قابلیت تنظیم ولتاژ:

• ولتاژ شارژ دو سلولی: 8.4 ولت DC
• ولتاژ شارژ تک سلولی: 4.2 ولت DC

مشخصات ورودی و خروجی:

• ولتاژ ورودی: 5 ولت تا 15 ولت DC
• جریان شارژ: حداکثر 2 آمپر (شارژ سریع و بهینه)

عملکرد و حفاظت:

• فرکانس مد سوئیچینگ: 400 کیلوهرتز (کارایی بالا)
• محافظت‌ها: دما، جریان بیش از حد، اتصال کوتاه و … (ایمنی کامل باتری)

نشانگر وضعیت:

• LED قرمز: در حال شارژ
• LED آبی: شارژ کامل یا عدم اتصال باتری/ورودی

ابعاد فیزیکی:

• 25 میلی‌متر × 17 میلی‌متر × 5 میلی‌متر (بسیار کوچک و ایده‌آل برای فضاهای محدود)

چرا ماژول TP5100 انتخاب حرفه‌ای‌هاست؟

• انعطاف‌پذیری بالا: قابلیت شارژ باتری‌های ۱ یا ۲ سل با یک ماژول.
• شارژ سریع و ایمن: جریان تا ۲ آمپر و محافظت‌های چندگانه.
• طراحی فشرده: ابعاد کوچک مناسب انواع پروژه‌های DIY، پاوربانک و سیستم‌های قابل حمل.
• مدیریت هوشمند انرژی: کارایی بالا و حفظ طول عمر باتری.
• نشانگر LED واضح: مشاهده آسان وضعیت شارژ.

کاربردهای متنوع:

• پاوربانک‌ها و شارژرهای قابل حمل: ایده‌آل برای ساخت یا تعمیر پک‌های باتری ۲ سل.
• سیستم‌های UPS و برق اضطراری DC: تامین انرژی مطمئن برای دستگاه‌های حساس.
• رباتیک و پروژه‌های DIY: تغذیه هوشمند و قابل شارژ برای ربات‌ها و پروژه‌های الکترونیکی.
• تجهیزات پزشکی و مخابراتی قابل حمل: اطمینان از عملکرد مداوم دستگاه‌ها.
• ساخت پک‌های باتری سفارشی: انعطاف‌پذیری در انتخاب تعداد سلول‌ها.

راهنمای سریع اتصال:

1. اتصال باتری: باتری (یا پک باتری ۲ سل) را به پایه‌های باتری ماژول وصل کنید (قطب‌نما را رعایت کنید).
2. تنظیم حالت سل: جامپر SET را طبق نیاز (۱ یا ۲ سل) تنظیم کنید.
3. اتصال تغذیه: ورودی ماژول را به یک منبع تغذیه 5 تا 15 ولت DC (مانند آداپتور یا خروجی رگولاتور) وصل کنید.
4. بررسی وضعیت: LED نشانگر را برای مشاهده وضعیت شارژ (قرمز = در حال شارژ، آبی = تکمیل) بررسی کنید.
5. (اختیاری) اتصال BMS: در صورت استفاده از حالت ۲ سل، ماژول BMS را بین باتری و ماژول شارژر TP5100 قرار دهید.
