ماژول تاچ و حسگر لمسی خازنی TTP223

ماژول سنسور لمسی TTP223 (برد قرمز) | دکمه لمسی خازنی | ایده‌آل برای آردوینو و پروژه‌های DIY | الکتروماژول شاپ

برای مشاهده فیلم نحوه کار ماژول در آپارات اینجا را کلیک کنید

مقدمه:

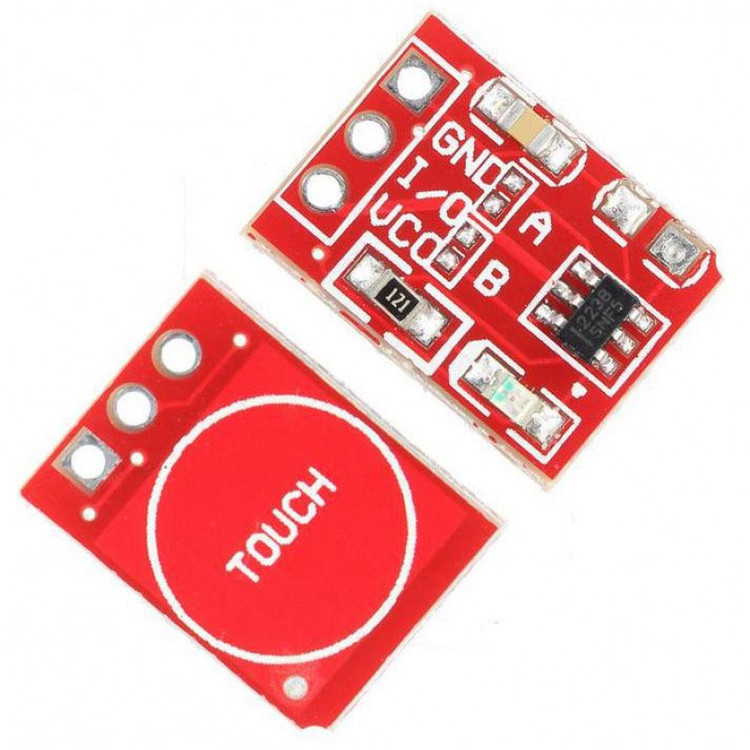

به دنبال جایگزینی مدرن، زیبا و بادوام برای دکمه‌های مکانیکی در پروژه‌های الکترونیکی خود هستید؟ ماژول تاچ خازنی TTP223 (برد قرمز) در الکتروماژول شاپ، با ابعاد کوچک، مصرف انرژی فوق‌العاده پایین و قابلیت تشخیص لمس از پشت سطوح نازک، راه‌حلی ایده‌آل برای ساخت رابط‌های کاربری لمسی در پروژه‌های آردوینو، ESP32، رباتیک، لامپ‌های هوشمند و سیستم‌های امنیتی است.

ویژگی‌های کلیدی ماژول TTP223:

• فناوری لمسی: حسگر لمسی خازنی با حساسیت بالا.
• ابعاد فشرده: طراحی جمع‌وجور (حدود 24x24mm) مناسب برای ادغام در انواع دستگاه‌ها.
• ولتاژ کاری منعطف: 2.5 تا 5.5 ولت DC، سازگار با اکثر میکروکنترلرها.
• مصرف انرژی بسیار پایین: کمتر از 2 میکروآمپر (µA) در حالت آماده‌به‌کار (Standby)، ایده‌آل برای دستگاه‌های باتری‌خور.
• خروجی دیجیتال: سیگنال HIGH/LOW مستقیم، قابل اتصال به پایه‌های ورودی دیجیتال میکروکنترلرها.
• نصب مخفی: قابلیت تشخیص لمس از روی سطوح نازک مانند شیشه، پلاستیک یا چوب (تا ضخامت مشخص).
• مقاوم در برابر نویز: طراحی شده برای عملکرد پایدار حتی در محیط‌های کمی نویزی.
• LED وضعیت: نشانگر LED داخلی برای نمایش وضعیت خروجی (لمس شده / نشده).
• حالت‌های کاری قابل تنظیم: پشتیبانی از دو مد کاری اصلی (Momentary و Toggle) از طریق جامپرها.

کاربردهای خلاقانه ماژول TTP223:

• جایگزینی کلیدهای مکانیکی: ساخت دکمه‌های لمسی زیبا، بی‌صدا و بادوام برای دستگاه‌های صوتی، خانگی و صنعتی.
• پروژه‌های هوشمند: ایده‌آل برای پروژه‌های مبتنی بر Arduino، ESP32، Raspberry Pi و سایر میکروکنترلرها.
• ساخت لامپ‌های لمسی: کنترل روشن/خاموش یا شدت نور با لمس.
• پنل‌های کنترلی هوشمند: طراحی پنل‌های لمسی برای سیستم‌های خانه هوشمند، کنترل تردد یا دستگاه‌های POS.
• سیستم‌های امنیتی: ساخت کلیدهای لمسی مخفی یا پنل‌های دسترسی.
• گجت‌های خانگی مدرن: افزودن رابط کاربری لمسی به لوازم خانگی و اسباب‌بازی‌های الکترونیکی.

نحوه اتصال و راه‌اندازی:

1. اتصال تغذیه: پین VCC را به ولتاژ مثبت (2.5 تا 5.5 ولت DC) و پین GND را به زمین متصل کنید.
2. اتصال خروجی: پین OUT ماژول را به یکی از پایه‌های ورودی دیجیتال میکروکنترلر خود وصل کنید.
3. تنظیم حالت کاری (اختیاری): با استفاده از جامپرهای کوچک روی برد (معمولاً با نام‌های A و B)، حالت عملکرد ماژول را بر اساس نیاز خود تنظیم کنید (به بخش “توضیحات مد کاری” مراجعه کنید). در حالت پیش‌فرض، هر دو جامپر باز هستند (مد لحظه‌ای یا Momentary).
4. تست: سطح ماژول (یا سطح رویی که ماژول زیر آن قرار دارد) را لمس کنید. LED وضعیت روشن شده و خروجی میکروکنترلر شما تغییر خواهد کرد.

توضیحات مد کاری (تنظیم با جامپرها A و B):

• جامپر A باز، جامپر B باز (پیش‌فرض):

• حالت: لحظه‌ای (Momentary)

• عملکرد: خروجی در حالت عادی LOW است. با لمس، خروجی HIGH می‌شود و تا زمانی که لمس ادامه دارد، HIGH باقی می‌ماند. با قطع لمس، خروجی دوباره LOW می‌شود. (مانند یک دکمه فشاری لحظه‌ای).

• جامپر A بسته، جامپر B باز:

• حالت: کلید فشاری (Toggle)

• عملکرد: خروجی در حالت عادی LOW است. با اولین لمس، خروجی HIGH می‌شود و تا لمس بعدی، HIGH باقی می‌ماند. با لمس مجدد، خروجی به LOW بازمی‌گردد. (مانند یک کلید روشن/خاموش).

• جامپر A باز، جامپر B بسته:

• حالت: معکوس لحظه‌ای (Inverted Momentary)

• عملکرد: خروجی در حالت عادی HIGH است. با لمس، خروجی LOW می‌شود و تا زمانی که لمس ادامه دارد، LOW باقی می‌ماند. با قطع لمس، خروجی دوباره HIGH می‌شود.

• جامپر A بسته، جامپر B بسته:

• حالت: معکوس کلید فشاری (Inverted Toggle)

• عملکرد: خروجی در حالت عادی HIGH است. با اولین لمس، خروجی LOW می‌شود و تا لمس بعدی، LOW باقی می‌ماند. با لمس مجدد، خروجی به HIGH بازمی‌گردد.

نکات مهم برای بهترین عملکرد:

• محیط نصب: ماژول را تا حد امکان از منابع نویز الکتریکی (مانند کابل‌های برق AC، موتورها یا منابع تغذیه سوئیچینگ پرنویز) دور نگه دارید.
• نصب مخفی: برای بهترین نتیجه، سطح لمسی را روی یک عایق نازک (مانند پلکسی گلاس، اکریلیک، چوب نازک یا پلاستیک) قرار دهید. ضخامت لایه نباید زیاد باشد.
• تغذیه پایدار: در محیط‌های صنعتی یا پروژه‌های حساس، از منبع تغذیه پایدار و در صورت نیاز فیلترشده استفاده کنید تا از عملکرد صحیح و بدون خطا اطمینان حاصل شود.
