ولتمتر و آمپرمتر پنلی دو رنگ آبی و قرمز 10A/99V

ماژول ولت متر و آمپر متر پنلی DC: نمایش دقیق ولتاژ و جریان در پروژه‌های شما

آموزش نحوه کار و تست ماژول را از اینجا ببینید

ماژول ولت متر و آمپر متر پنلی DC، یک نمایشگر جمع‌وجور و کاربردی است که به شما امکان می‌دهد همزمان ولتاژ و جریان DC را با دقت بالا اندازه‌گیری و مشاهده کنید. این ماژول به دلیل ابعاد استاندارد و قابلیت ادغام دو ابزار اندازه‌گیری در یک قطعه، به گزینه‌ای محبوب برای ساخت منابع تغذیه سفارشی، پروژه‌های الکترونیکی، و مانیتورینگ سیستم‌های مختلف تبدیل شده است.

چرا ماژول ولت متر و آمپر متر پنلی انتخاب هوشمندانه‌ای است؟

• ادغام کارآمد: ترکیب ولت متر و آمپر متر در یک ماژول، ضمن کاهش حجم و پیچیدگی مدار، هزینه نهایی را نیز مقرون‌به‌صرفه‌تر می‌کند.

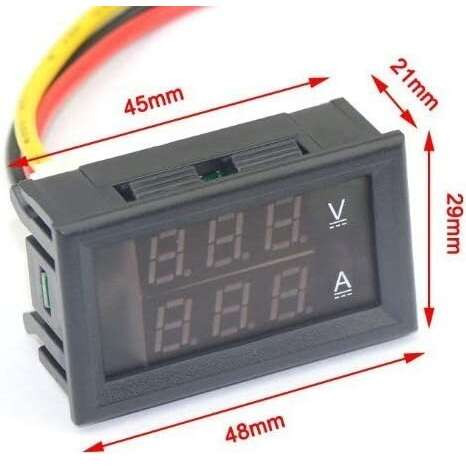

• طراحی استاندارد: ابعاد پنل خارجی 48x29 میلی‌متر، نصب آسان این ماژول را در انواع جعبه‌ها و پنل‌های استاندارد فراهم می‌آورد.
• نمایشگر دو رنگ: ارائه شده در دو رنگ مجزا (قرمز برای ولتاژ و آبی برای جریان، یا بالعکس بسته به مدل)، خوانایی و تفکیک اعداد را برای کاربر آسان‌تر می‌سازد.
• کاربرد گسترده: ایده‌آل برای پروژه‌های ساخت منبع تغذیه آزمایشگاهی، مانیتورینگ باتری‌ها، سیستم‌های خورشیدی، تجهیزات شارژی و هر سیستمی که نیاز به سنجش ولتاژ و جریان DC دارد.

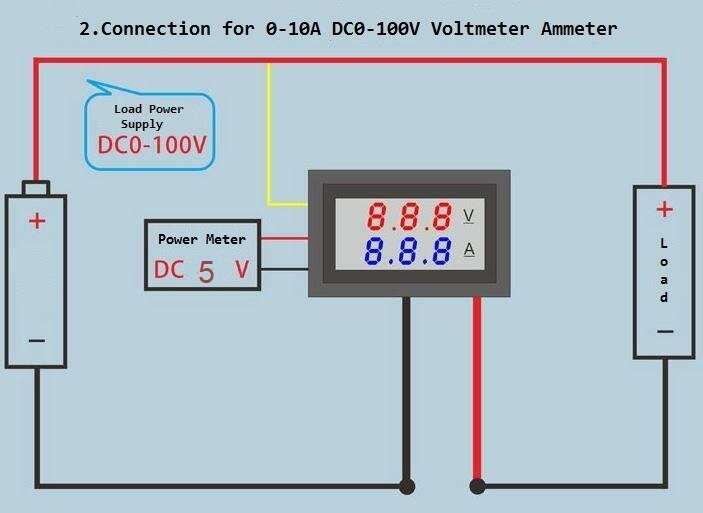

مشخصات فنی و سیم‌کشی:

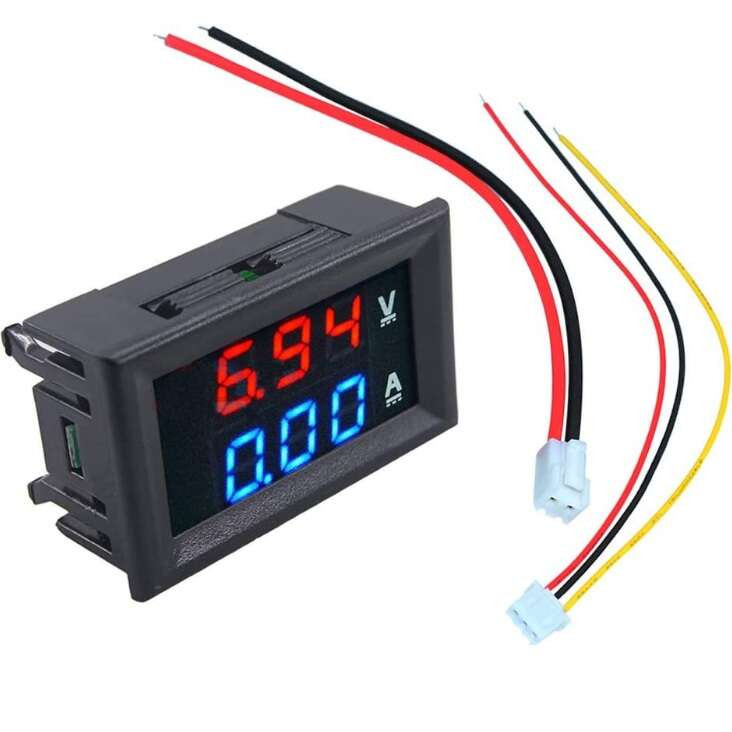

این ماژول دارای دو دسته سیم مجزا است:

1. دسته سیم سه‌تایی (برای تغذیه و اندازه‌گیری ولتاژ):

• سیم مشکی: اتصال به گراند (GND) منبع تغذیه و مدار اندازه‌گیری. (بسیار مهم: گراند ماژول باید با گراند مدار اندازه‌گیری یکی شود.)
• سیم قرمز: تغذیه ورودی خود ماژول (5 ولت DC). (توجه: حداکثر ولتاژ تغذیه 5 ولت است. ولتاژ بالاتر ممکن است به ماژول آسیب بزند.)
• سیم زرد: ورودی اندازه‌گیری ولتاژ DC. این سیم را به نقطه مثبت مداری که ولتاژ آن را می‌سنجید، متصل کنید.

2. دسته سیم دوتایی (برای اندازه‌گیری جریان):

• این سیم‌ها (معمولاً ضخیم‌تر) به صورت سری در مسیر مصرف‌کننده قرار می‌گیرند تا جریان عبوری را اندازه‌گیری کنند. (هشدار: هرگز سیم‌های جریان را به ولتاژ مستقیم وصل نکنید؛ این کار باعث آسیب جدی به ماژول می‌شود.)

نکات مهم در نصب و راه‌اندازی:

• تغذیه ماژول: این ماژول با ولتاژ 5 ولت DC تغذیه می‌شود. حتماً از منبع تغذیه مناسب و پایدار استفاده کنید.
• همسان‌سازی گراند: برای اندازه‌گیری صحیح ولتاژ و جریان، بسیار حیاتی است که گراند (زمین) منبع تغذیه 5 ولتی ماژول، با گراند مدار اصلی که در حال اندازه‌گیری آن هستید، به یکدیگر متصل شوند.
• اتصال صحیح سیم‌ها: دقت در اتصال سیم‌ها، به‌ویژه سیم‌های مربوط به اندازه‌گیری جریان، از بروز آسیب جدی به ماژول جلوگیری می‌کند. لطفاً به عکس‌های راهنمای محصول و توضیحات دقت فرمایید.

خرید آنلاین ماژول ولت متر و آمپر متر پنلی

شما می‌توانید این ماژول کاربردی را با بهترین قیمت و اطمینان از اصالت کالا، به صورت اینترنتی از همین صفحه در فروشگاه الکتروماژول شاپ خریداری نمایید.
