ماژول پاور بانک فست شارژ با نمایشگر درصد شارژ مدل H961
ولتاژ ورودی
5 ولت یک آمپر
رابط ورودی
پورت میکرو USB، Type-C، و Lightning
رابط خروجی
USB استاندارد
باتری
18650 یا لیتیوم پلیمر
تعداد باتری
4 تا6 عدد
مدارهای محافظ
overcharge، over-discharge، اتصال کوتاه

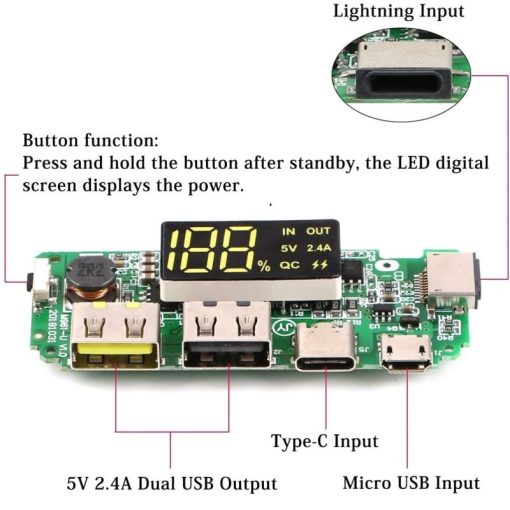

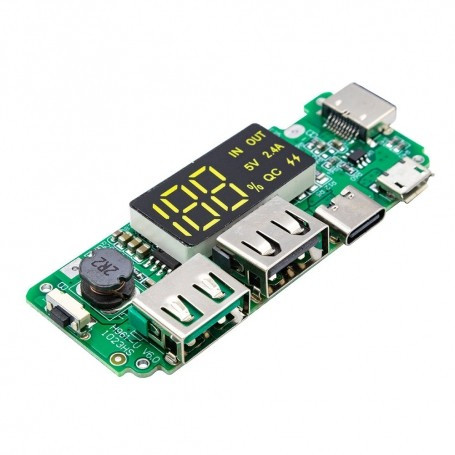

ماژول پاور بانک دو خروجی مدل H961‑U از محصولات پرفروش الکتروماژول شاپ است که برای ساخت پاوربانکهای قابل حمل و پروژههای شارژی مبتنی بر باتریهای لیتیوم 18650 طراحی شده است. این ماژول با داشتن نمایشگر LCD، دو خروجی USB استاندارد و سه نوع درگاه ورودی (Micro USB، Type‑C و Lightning) انتخابی فوقالعاده برای هر سازنده پاوربانک است.
عملکرد و قابلیتهای ماژول پاور بانک H961‑U
با اتصال منبع ۵ ولتی – ۱ آمپر به ورودی ماژول، باتریهای لیتیومی بهصورت هوشمند تا سطح ۴.۲ ولت شارژ میشوند. ماژول به طور خودکار جریان مناسب برای شارژ دستگاههای موبایل را تنظیم میکند و از طریق نمایشگر LCD میتوانید وضعیت شارژ و ولتاژ خروجی را مشاهده نمایید.
در فروشگاه الکتروماژول شاپ میتوانید این ماژول پاور بانک را برای پروژههای DIY، ساخت پاوربانکهای چندسل و مدارهای شارژی سفارش دهید.
ویژگیهای اصلی محصول
- ورودی: 5V-1A
- رابطهای ورودی: Micro USB، Type‑C، Lightning
- خروجی: دو پورت استاندارد USB
- نمایشگر LCD: نمایش وضعیت شارژ و ولتاژ خروجی
- باتریهای سازگار: لیتیوم 18650 یا لیتیوم پلیمری
- تعداد باتری قابل استفاده: ۴ تا ۶ عدد
- بازده مدار Boost: حدود 80٪ زیر جریان 1 آمپر
- محافظتهای ایمنی:
- Overcharge و Over‑discharge
- اتصال کوتاه و Over‑current
- ابعاد برد: 65×25 میلیمتر
هشدار و نکات نصب
- این برد فاقد مدار محافظ پلاریته معکوس است؛ بنابراین جهت مثبت و منفی باتری باید با دقت متصل شود.
- توان مصرفی مجاز در محدوده ۰.۵ تا ۱۰.۵ وات است.
- باتریها را بهصورت صحیح و مطابق با ولتاژ ۳ تا ۴.۲ ولت نصب کنید و از اتصال اشتباه سری یا موازی آنها پرهیز نمایید.
نحوه استفاده
- باتری لیتیوم ۳.۷ ولت را متصل کنید.
- ورودی شارژ را از طریق پورت Micro USB یا Type‑C وصل نمایید.
- دستگاههای خود را از خروجی USB شارژ کنید.
- نمایشگر LCD اطلاعات لحظهای شارژ و دشارژ را نمایش میدهد.
