ماژول تایمر قابل تنظیم 6 تا 30 ولت مدل JZ-801 | مجهز به رله، نمایشگر دیجیتال و کنترل هوشمند در الکتروماژول شاپ

جهت مشاهده نحوه کار با ماژول در آپارات اینجا را کلیک کنید

اگر به دنبال یک ماژول الکترونیکی دقیق و هوشمند برای کنترل زمان روشن و خاموش‌شدن تجهیزات خود هستید، ماژول تایمر قابل تنظیم مدل JZ-801 بهترین گزینه است. این ماژول با محدوده زمانی گسترده و ورودی Micro USB مستقل، به شما امکان مدیریت و کنترل انواع بارهای الکتریکی را با سهولت و دقت بالا می‌دهد.

در الکتروماژول شاپ می‌توانید این محصول حرفه‌ای را برای پروژه‌های صنعتی، رباتیک و خانگی خود تهیه کرده و از عملکرد قابل اعتماد آن بهره‌مند شوید. خرید ماژول الکترونیکی JZ-801 به شما اطمینان می‌دهد که تایمرهایتان همیشه دقیق و بدون خطا عمل می‌کنند.

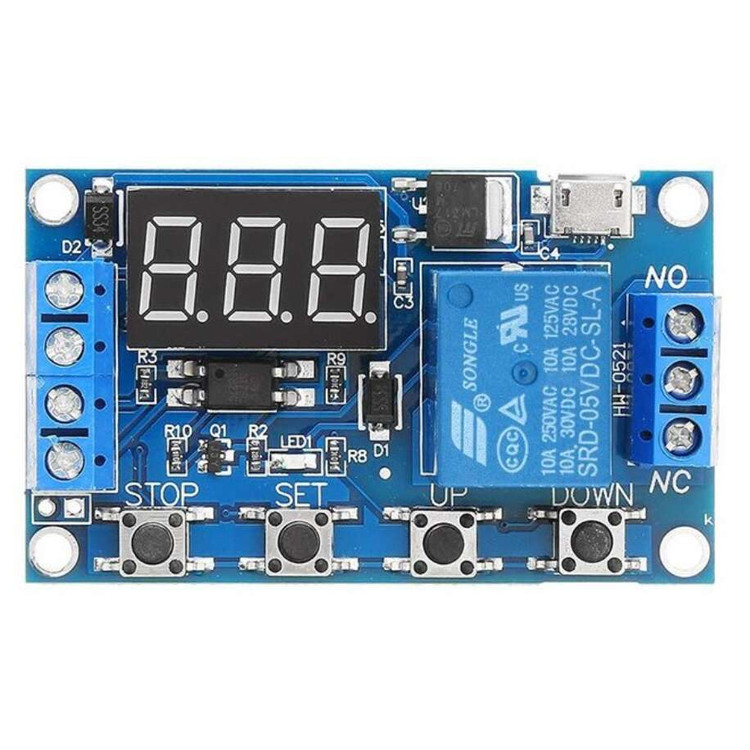

ویژگی‌های کلیدی و فنی ماژول تایمر JZ-801

• ولتاژ کاری گسترده: از 6 تا 30 ولت DC

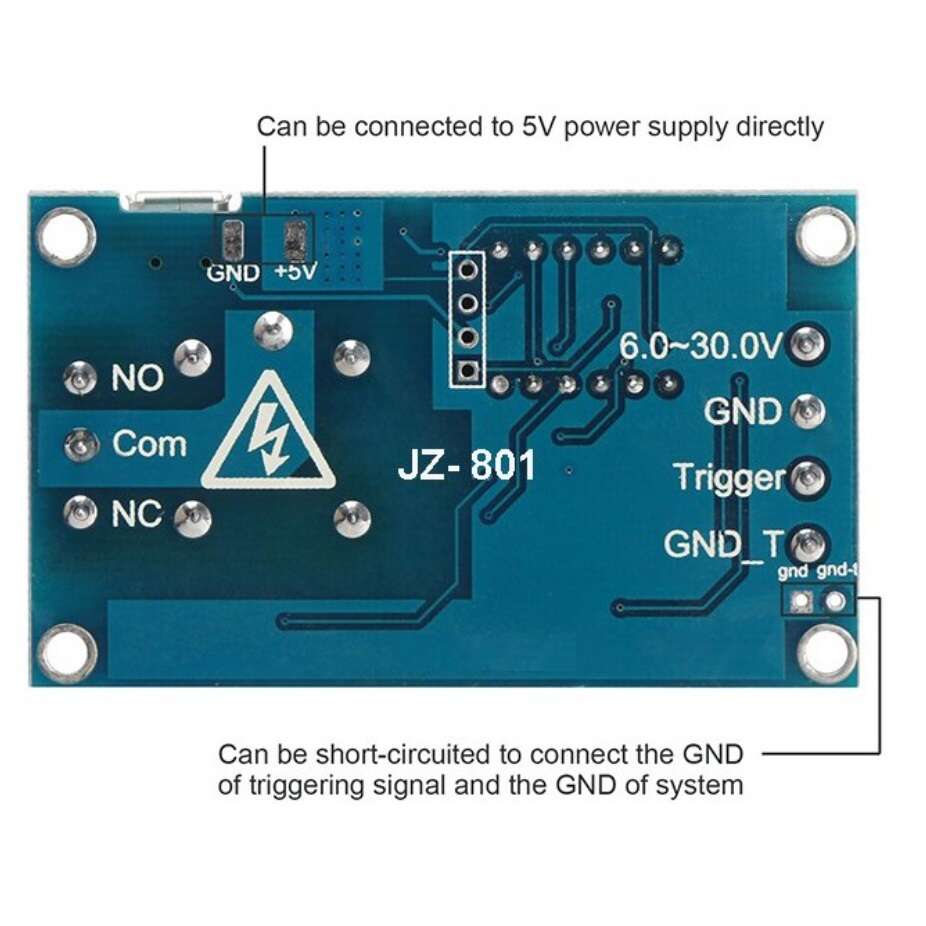

• تغذیه از طریق پورت Micro USB برای راحتی در اتصال

• رله قدرتمند: 10 آمپر در 30 ولت DC یا 10 آمپر در 250 ولت AC

• نمایشگر سه رقمی LED برای نمایش زمان و وضعیت سیستم

• حافظه داخلی: حفظ آخرین تنظیمات پس از قطع برق

• ورودی و خروجی ایزوله: برای جلوگیری از نویز و افزایش پایداری مدار

• طول عمر بالا: بیش از 10 هزار بار عملکرد مطمئن

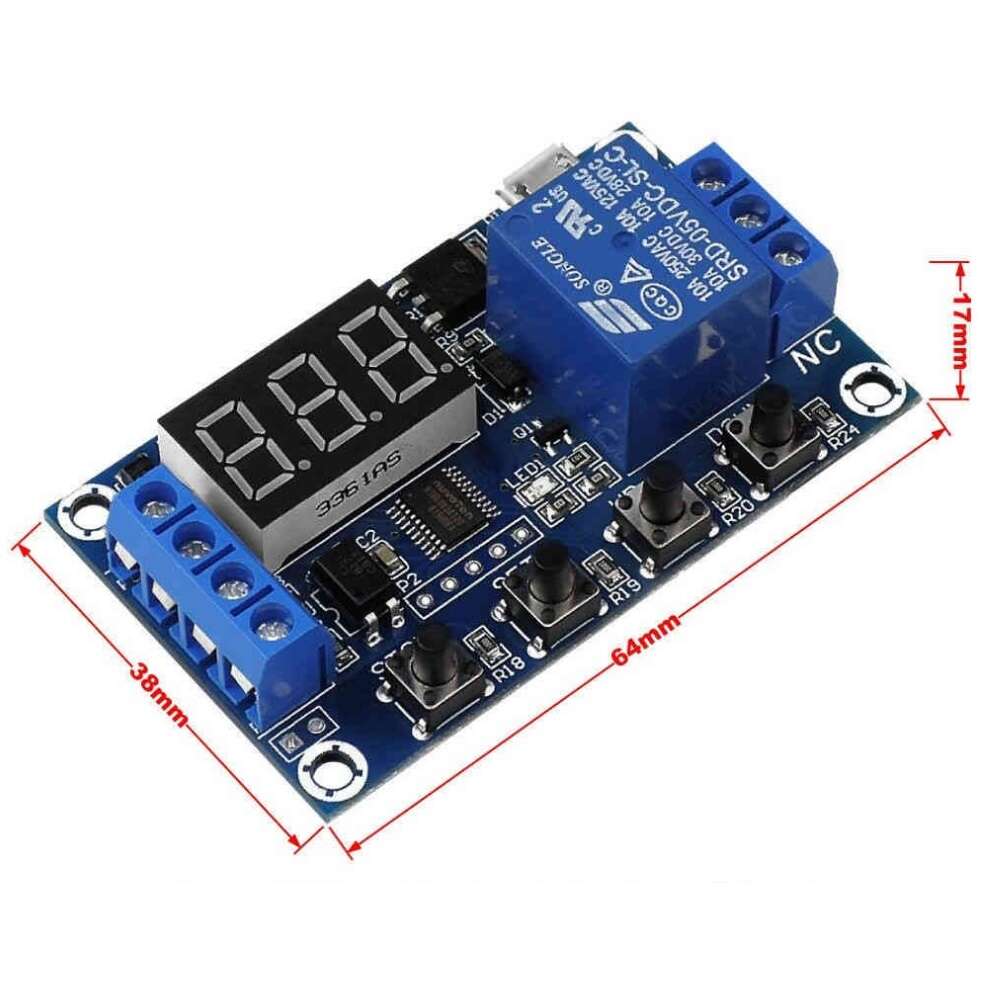

• ابعاد: 6.4 × 3.8 × 1.7 سانتی‌متر

• محدوده زمانی قابل تنظیم: از 0.1 تا 999 دقیقه

طراحی هوشمند با 9 مد کاری متنوع

در این ماژول تایمر هوشمند، می‌توانید بسته به نوع عملیات مدهای مختلف را انتخاب کنید، از جمله:

• P1 تا P4: عملکردهای پایه برای تحریک، قطع یا وصل رله با زمان مشخص
• P3.1 و P3.2: حالت‌های تکرارشونده برای کنترل چرخه‌های کاری مداوم
• مدهای ویژه‌ی ضد نویز و حفظ تنظیمات حتی پس از خاموش شدن ماژول

نمایشگر هوشمند به صورت خودکار پس از چند دقیقه بی‌کاری خاموش می‌شود (حالت C‑P)، یا در حالت O‑d همیشه‌روشن باقی می‌ماند.

قابلیت‌های تنظیم و استفاده آسان

کلیدهای SET، UP، DOWN و STOP روی برد امکان تنظیم زمان، مد کاری و پارامترهای OP، CL و LOP را فراهم می‌کنند. با فشردن طولانی دکمه SET می‌توانید وارد حالت برنامه‌ریزی شوید و با فشارهای لحظه‌ای سایر مقادیر را تعیین نمایید.

زمان‌ها قابل تنظیم در سه قالب زیر هستند:

• XXX: 1 تا 999 ثانیه
• XX.X: 0.1 تا 99.9 ثانیه
• X.X.X: 1 تا 99 دقیقه

کلید STOP به‌صورت اضطراری سیستم را متوقف کرده یا نمایشگر را روشن/خاموش می‌کند، بسته به حالت انتخابی شما.

کاربردهای ماژول تایمر JZ-801

این ماژول الکترونیکی برای طیف وسیعی از پروژه‌ها قابل استفاده است:

• کنترل هوشمند پمپ آب و چراغ‌ها

• زمان‌بندی روشن و خاموش شدن LEDها

• راه‌اندازی موتورهای DC یا سیستم‌های رله‌ای صنعتی

• اجرای پروژه‌های آردوینو و رزبری‌پای با قابلیت زمان‌بندی دقیق

• ساخت سیستم‌های مصرف بهینه انرژی

خرید ماژول تایمر قابل تنظیم JZ-801 از الکتروماژول شاپ، انتخابی مطمئن برای افزایش دقت و هوشمندی در پروژه‌های شماست. این ماژول با عملکرد پایدار، قیمت مناسب و امکانات پیشرفته، یکی از بهترین گزینه‌ها برای کنترل زمان در مدارهای الکترونیکی محسوب می‌شود.

مدهای کاری

P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می شود.
P1.1: تحریک مجدد در زمان OP تاثیری در خروجی نخواهد داشت.
P1.2: تحریک مجدد باعث اتصال دوباره رله می شود.
P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می شود.
P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.
