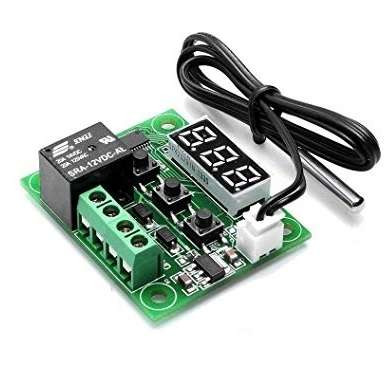

ماژول ترموستات دیجیتال مدل XH-W1209 (دقت بالا)

کنترل هوشمند دما، در ابعادی کوچک و اقتصادی!

ماژول کنترل دما XH-W1209 یکی از محبوب‌ترین و کاربردی‌ترین ابزارها برای پروژه‌های اتوماسیون، گلخانه‌ای و صنعتی است. این ماژول با داشتن نمایشگر دیجیتال، سنسور ضدآب و قابلیت کنترل رله داخلی، به شما اجازه می‌دهد تا دمای محیط را با دقت بالا (۰.۱ درجه) کنترل کنید. چه یک علاقه‌مند به پروژه‌های DIY باشید و چه یک متخصص در حوزه تاسیسات، XH-W1209 گزینه‌ای ایده‌آل و مقرون‌به‌صرفه برای شماست.

چرا ماژول XH-W1209 را از الکتروماژول شاپ بخریم؟

• دقت بی نظیر: نمایشگر ۳ رقمی با دقت سنجش ۰.۱ درجه سانتی‌گراد.
• انعطاف‌پذیری بالا: قابلیت سوئیچ بین حالت‌های گرمایشی (Heating) و سرمایشی (Cooling).
• کاربری ساده: تنظیم آسان دما از طریق دکمه‌های تعبیه شده روی برد؛ بدون نیاز به برنامه‌نویسی پیچیده.
• دوام بالا: همراه با سنسور NTC ضدآب برای استفاده در شرایط محیطی مرطوب (مانند آکواریوم یا گلخانه).

مشخصات فنی در یک نگاه:

• ولتاژ کاری: ۱۲ ولت DC
• بازه دمایی: ۵۰- تا ۱۱۰+ درجه سانتی‌گراد
• نوع خروجی: رله ۱۰ آمپر (پشتیبانی تا ۲۵۰ ولت AC یا ۳۰ ولت DC)
• ابعاد: ۵۰x۴۰ میلی‌متر (مناسب برای نصب در باکس‌های کوچک)

کاربردهای پیشنهادی:

• کشاورزی و دامداری: کنترل دقیق دما در دستگاه‌های جوجه‌کشی و محیط گلخانه.
• آکواریوم و تراریوم: مدیریت دمای آب و محیط نگهداری حیوانات خانگی.
• سیستم‌های تهویه: بهینه‌سازی عملکرد تجهیزات گرمایشی و سرمایشی خانگی یا صنعتی.
• پروژه‌های رباتیک: ادغام در سیستم‌های کنترل دما با آردوینو و سایر میکروکنترلرها.

راهنمای راه‌اندازی سریع:

۱. منبع تغذیه ۱۲ ولت را به ترمینال ورودی متصل کنید.

۲. سنسور دمای ضدآب را در محل اندازه‌گیری قرار دهید.

۳. با استفاده از کلیدهای SET، دمای حد (آستانه) را تنظیم کنید.

۴. رله خروجی به‌صورت خودکار بر اساس دمای تنظیم‌شده، دستگاه متصل به خود (هیتر یا فن) را قطع و وصل می‌کند.

---

همین حالا برای خرید ماژول XH-W1209 با تضمین کیفیت از الکتروماژول شاپ اقدام کنید و پروژه‌های خود را هوشمندتر کنید!



عملکرد و تنظیمات ماژول کنترل دما XH-W1209

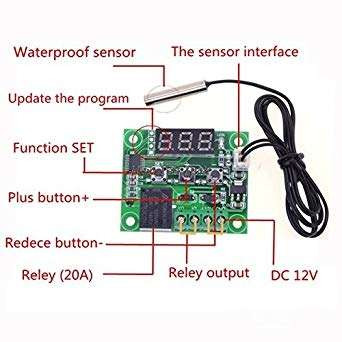

ماژول ترموستات دیجیتال XH-W1209 دارای سه کلید تنظیم است و از طریق آن‌ها می‌توان به منوی پارامترهای دستگاه دسترسی پیدا کرد. با نگه داشتن دکمه SET به مدت ۲ ثانیه، وارد تنظیمات شده و بین پارامترهای P0 تا P6 جابه‌جا می‌شوید. سپس با استفاده از کلیدهای + و - مقدار مورد نظر را تنظیم می‌کنید.

نمایشگر سون‌سگمنت ماژول، دمای فعلی را نشان می‌دهد و در زمان فعال بودن رله نیز وضعیت عملکرد دستگاه را به‌وضوح نمایش می‌دهد. همچنین با فعال شدن رله، LED روی برد روشن شده و با قطع شدن آن خاموش می‌شود.

---

تنظیمات و حالت‌های ماژول XH-W1209

P0: انتخاب حالت سرمایش یا گرمایش

در این بخش، عملکرد ماژول بین دو حالت قابل تنظیم است:

• C (Cooling): حالت خنک‌کننده

  در این حالت، اگر دمای محیط از مقدار تنظیم‌شده بالاتر برود، رله فعال می‌شود.

• H (Heating): حالت گرم‌کننده

  در این حالت، اگر دمای محیط از مقدار تنظیم‌شده پایین‌تر بیاید، رله فعال می‌شود.

این قابلیت باعث می‌شود ماژول XH-W1209 هم برای سیستم‌های سرمایشی و هم برای سیستم‌های گرمایشی قابل استفاده باشد.

---

P1: تنظیم هیسترزیس (Hysteresis)

هیسترزیس یا تلورانس دمایی یکی از مهم‌ترین ویژگی‌های این ماژول است. این ویژگی از قطع و وصل مداوم رله در نوسانات جزئی دما جلوگیری می‌کند.

برای مثال، اگر دمای تنظیم‌شده 30 درجه سانتی‌گراد و مقدار هیسترزیس 1 درجه باشد:

• در حالت سرمایش، رله در 31 درجه غیرفعال می‌شود.
• و زمانی که دما دوباره به 30 درجه برسد، رله فعال خواهد شد.

این ویژگی باعث افزایش عمر رله و عملکرد پایدارتر سیستم می‌شود.

---

P2: تعیین حداکثر دمای مجاز

در این حالت، می‌توانید بیشترین دمای قابل تنظیم را مشخص کنید.

این مقدار باید کمتر از 110 درجه سانتی‌گراد باشد.

---

P3: تعیین حداقل دمای مجاز

در این بخش، کمترین دمای قابل تنظیم مشخص می‌شود.

این مقدار باید بیشتر از 55- درجه سانتی‌گراد باشد.

---

P4: کالیبراسیون دما

یکی از قابلیت‌های کاربردی ماژول XH-W1209، امکان کالیبره کردن سنسور دما است. با این ویژگی می‌توان دقت اندازه‌گیری را اصلاح کرد و دستگاه را به یک ترمومتر دقیق‌تر تبدیل نمود.

در صورتی که دماسنج مرجع در دسترس نباشد، می‌توان تنظیم کالیبراسیون را روی 0 درجه قرار داد. در این حالت، دما با دقت 0.1 درجه سانتی‌گراد نمایش داده می‌شود.

---

P5: تاخیر در قطع رله

در این بخش، می‌توان زمان تاخیر را بین 1 تا 10 دقیقه تنظیم کرد.

این قابلیت به‌خصوص در دستگاه‌هایی مانند جوجه‌کشی بسیار کاربردی است؛ زیرا از قطع فوری رله پس از رسیدن به دمای هدف جلوگیری می‌کند.

برای مثال، اگر زمان تاخیر روی 1 دقیقه تنظیم شود، رله تا 1 دقیقه پس از عبور دما از حد تنظیم‌شده فعال باقی می‌ماند.

---

P6: هشدار دمای بیش از حد

در حالت P6 می‌توان آستانه آلارم دمای بالا را تعیین کرد. برای فعال‌سازی این قابلیت، ابتدا ماژول را خاموش و سپس روشن کنید. بعد از آن با فشردن کلید SET وارد تنظیمات شده و دمای هشدار را مشخص نمایید.

زمانی که دما از مقدار تعیین‌شده عبور کند:

• آلارم فعال می‌شود
• نمایشگر دما متوقف می‌شود

این ویژگی برای محافظت از تجهیزات در برابر افزایش بیش از حد دما بسیار مفید است.
