ماژول مبدل جریان به ولتاژ مدل HW-685 (با قابلیت تنظیم خروجی 0-10V / 5V / 3.3V)

اگر در پروژه‌های خود با سنسورهای صنعتی مواجه هستید که سیگنال‌های جریان (مانند استاندارد ۴ تا ۲۰ میلی‌آمپر) ارسال می‌کنند، ماژول HW-685 بهترین دستیار شماست. این ماژول با دقت بالا، جریان‌های ورودی را به ولتاژهای استاندارد تبدیل می‌کند تا بتوانید آن‌ها را به راحتی توسط میکروکنترلرها (مانند آردوینو و ESP32) یا سیستم‌های PLC مانیتور و کنترل کنید. طراحی هوشمندانه این ماژول، امکان کالیبراسیون دقیق را فراهم کرده تا بیشترین دقت را در اندازه‌گیری داشته باشید.

ویژگی‌های برجسته ماژول HW-685:

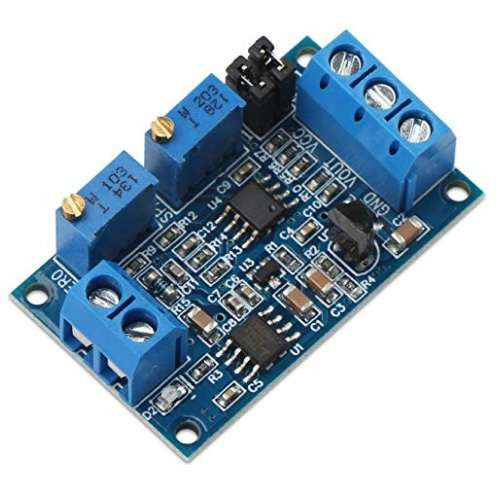

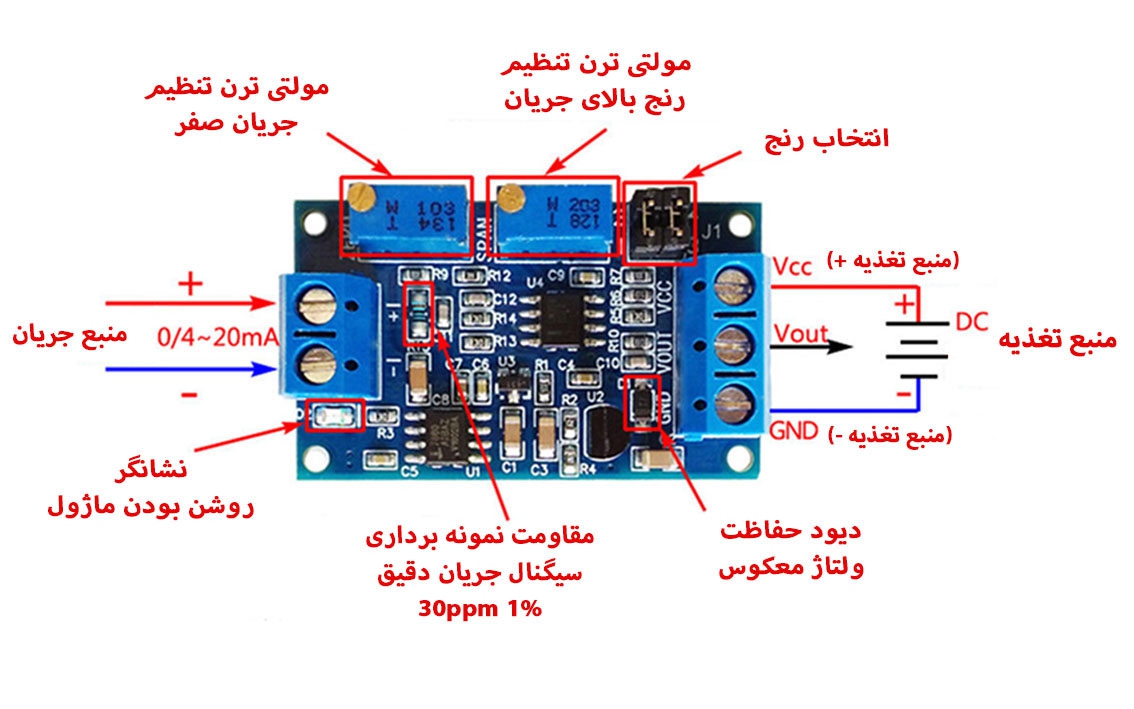

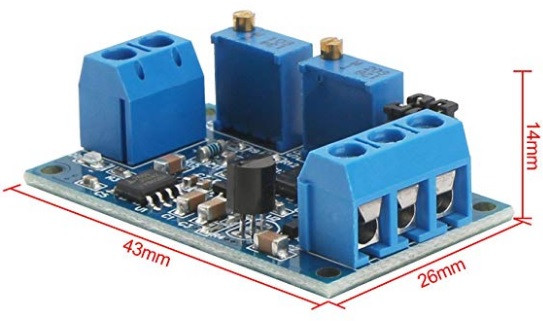

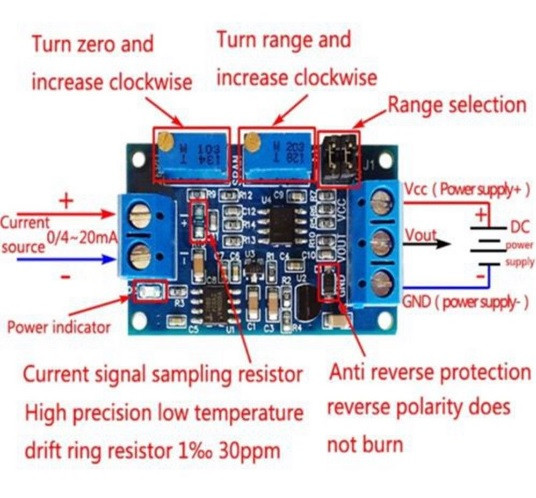

• انعطاف‌پذیری در خروجی: قابلیت تنظیم سطح ولتاژ خروجی بر اساس نیاز پروژه (0-3.3V، 0-5V یا 0-10V) از طریق جامپرهای روی برد.
• پشتیبانی از طیف گسترده جریان: توانایی تبدیل جریان‌های 0-20mA و همچنین استاندارد صنعتی 4-20mA.
• کالیبراسیون دو مرحله‌ای: مجهز به دو مولتی‌ترن (Potentiometer) برای تنظیم دقیق Zero (نقطه صفر) و Span (نقطه حداکثر).
• طراحی صنعتی و کاربردی: مناسب برای کنترل فرآیند، ابزار دقیق و سیستم‌های اتوماسیون در محیط‌های مختلف.
• نشانگر وضعیت: دارای LED جهت نمایش وضعیت تغذیه ماژول برای اطمینان از عملکرد صحیح.

راهنمای سریع راه‌اندازی و کالیبراسیون (How to use):

برای دستیابی به دقیق‌ترین اندازه‌گیری، مراحل زیر را دنبال کنید:

1. انتخاب ولتاژ خروجی: با توجه به نیاز میکروکنترلر خود (مثلاً ۵ ولت برای آردوینو)، جامپرهای روی برد را در پین مربوطه قرار دهید.
2. بررسی تغذیه: پس از اتصال ولتاژ، مطمئن شوید که LED روی ماژول روشن شده است.
3. تنظیم نقطه صفر (ZERO): در حالی که هیچ جریانی وارد ماژول نمی‌شود (جریان صفر)، پتانسیومتر ZERO را بچرخانید تا ولتاژ خروجی دقیقاً روی عدد صفر تنظیم شود.
4. تنظیم نقطه حداکثر (SPAN): جریان را به حداکثر مقدار مورد نظر خود (مثلاً ۲۰ میلی‌آمپر) برسانید؛ سپس پتانسیومتر SPAN را بچرخانید تا ولتاژ خروجی به سطح مورد نظر شما (مثلاً ۵ یا ۱۰ ولت) برسد.

• نکته: با چرخش ساعتگرد پتانسیومتر‌ها، مقدار ولتاژ خروجی افزایش می‌یابد.

کاربردهای اصلی:

• اتوماسیون صنعتی: تبدیل سیگنال‌های ترنسمیترهای فشار، سطح و دما به ولتاژ قابل خواندن توسط PLC.
• کنترل و ابزار دقیق: مانیتورینگ دقیق جریان در خطوط تولید و فرآیندهای شیمیایی.
• پروژه‌های الکترونیک و رباتیک: خواندن داده‌های سنسورهای صنعتی با استفاده از آردوینو، STM32 و رزبری پای.
