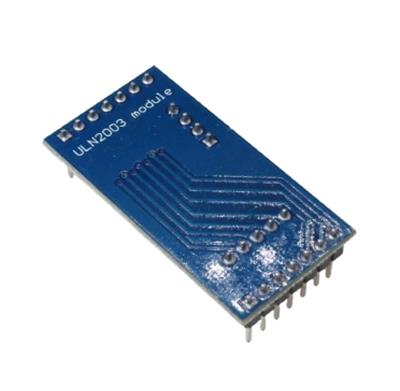

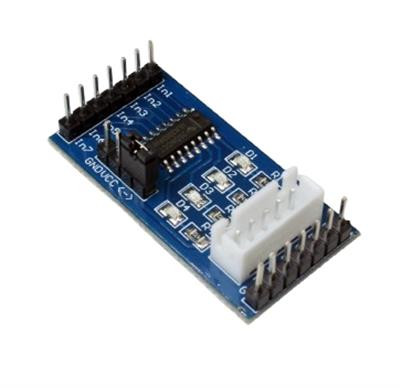

ماژول درایور استپ موتور ULN2003

آیا برای پروژه رباتیک یا اتوماسیون خود به دنبال راهکاری مطمئن برای کنترل موتورهای پله‌ای (Stepper Motors) هستید؟ ماژول ULN2003 موجود در الکتروماژول شاپ، انتخابی ایده‌آل برای راه‌اندازی تخصصی موتورهای پله‌ای تک‌قطبی مدل 28BYJ-48 است.

این ماژول فراتر از یک درایور ساده عمل می‌کند؛ قلب تپنده آن آرایش ۷ تایی ترانزیستورهای NPN دارلینگتون است که در کنار دیودهای حفاظتی داخلی، بالاترین ایمنی را برای کنترل بارهای القایی شما فراهم می‌آورد. این درایور علاوه بر موتورهای پله‌ای، برای راه‌اندازی رله‌ها و موتورهای DC کوچک نیز با بهره‌وری بالا عمل می‌کند.

چرا ماژول ULN2003 الکتروماژول شاپ؟

• سازگاری کامل: هماهنگی بی‌نقص با انواع میکروکنترلرها از جمله آردوینو (Arduino)، سری PIC و رزبری پای (Raspberry Pi) از طریق سیگنال‌های استاندارد TTL.
• قدرت قابل ارتقا: هر کانال قادر به جریان‌دهی تا 500 میلی‌آمپر است و در صورت نیاز به جریان بالاتر، می‌توانید با موازی کردن کانال‌ها، ظرفیت خروجی را افزایش دهید.
• طراحی بهینه: ابعاد جمع‌وجور (40x20 میلی‌متر)، مجهز به کانکتورهای استاندارد XH و LEDهای نشانگر وضعیت برای عیب‌یابی سریع‌تر در پروژه‌های شما.

مشخصات فنی:

• تراشه اصلی: ULN2003N
• ولتاژ کاری: 5 ولت DC
• تعداد کانال‌های خروجی: 7 کانال (قابل استفاده برای رله و موتور)
• حداکثر جریان خروجی: 500 میلی‌آمپر به ازای هر کانال
• امکانات حفاظتی: دارای دیودهای هرزگرد داخلی (Flyback Diodes) جهت محافظت در برابر بارهای القایی
• نمایش وضعیت: دارای 4 عدد LED نشانگر برای وضعیت کانال‌های اصلی
• نوع رابط: کانکتور 5 پین استاندارد XH
• ابعاد ماژول: 40 * 20 میلی‌متر (ارتفاع به همراه پین‌هدر: 10 میلی‌متر)
