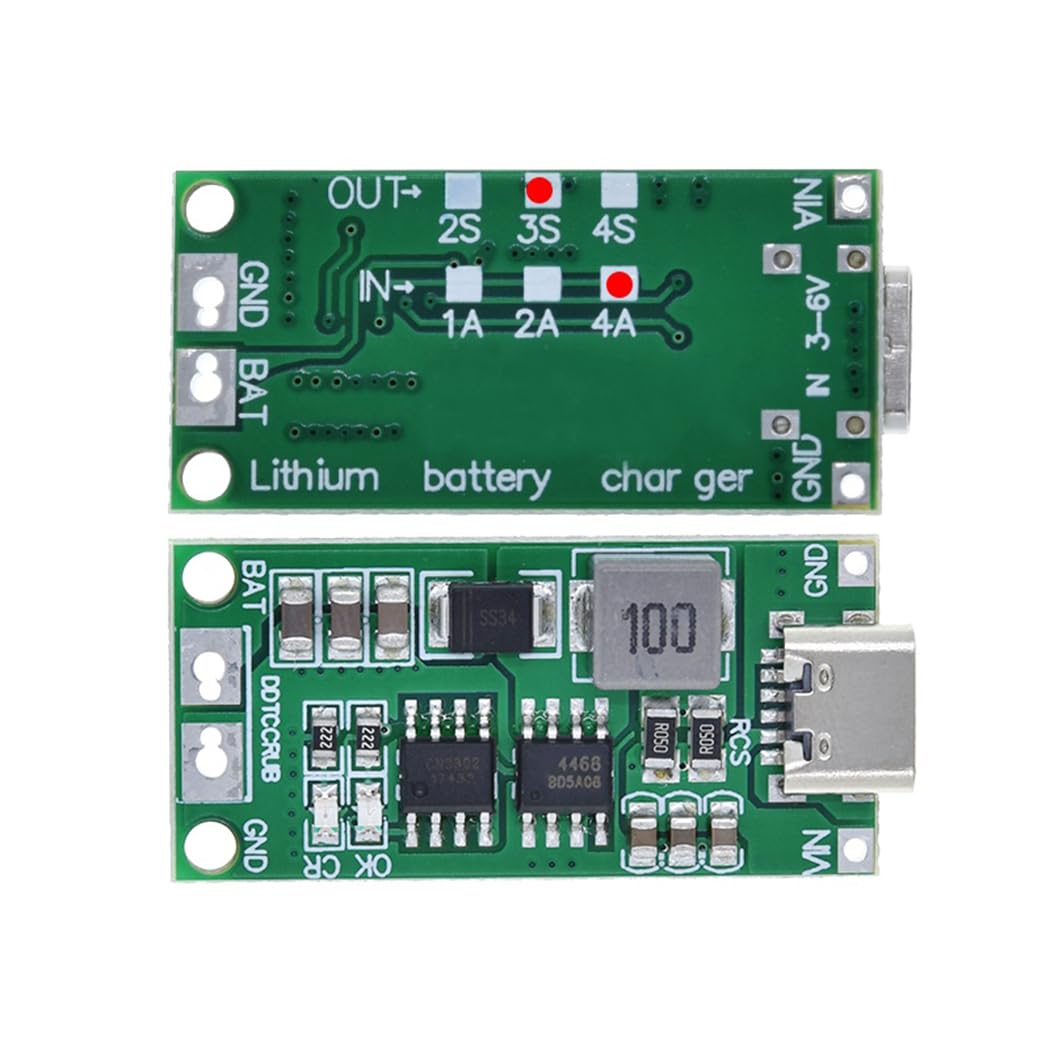

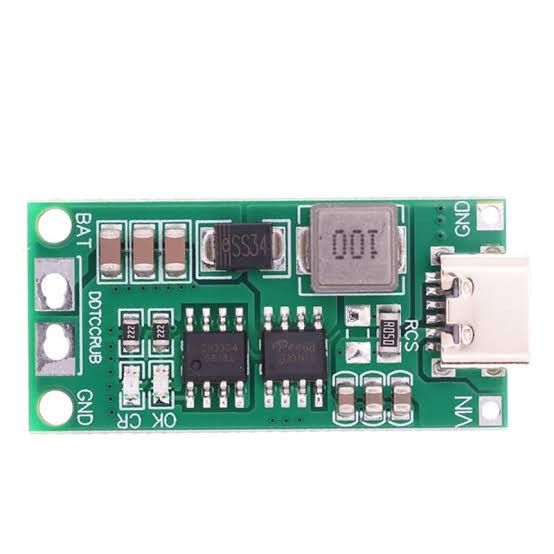

ماژول شارژر باتری لیتیومی ۳ سل (3S) | ورودی Type-C | الکتروماژول شاپ

آیا به دنبال راهکاری حرفه‌ای برای شارژ باتری‌های ۳ سل (11.1 ولت) با استفاده از شارژرهای معمولی موبایل هستید؟ ماژول شارژر باتری لیتیومی ۳ سل 0.7آمپر با ورودی استاندارد Type-C، بهترین انتخاب برای پروژه‌های شماست. این ماژول با تکنولوژی Boost (افزاینده)، ولتاژ ۵ ولت ورودی را به ولتاژ دقیق ۱۲.۶ ولت مورد نیاز برای شارژ کامل باتری‌های 3S تبدیل می‌کند.

چرا این ماژول انتخاب اول متخصصان در الکتروماژول شاپ است؟

• پشتیبانی از Type-C: خداحافظی با کابل‌های قدیمی؛ استفاده آسان با انواع شارژر موبایل و لپ‌تاپ.
• جریان 0.7 آمپر واقعی: شارژ سریع و بهینه برای انواع باتری‌های لیتیوم-پلیمر (Li-Po) و لیتیوم-یون.
• ایمنی تضمین شده: دارای نشانگر LED هوشمند (قرمز برای شارژ، سبز برای تکمیل شارژ) و سیستم قطع اتوماتیک در ۱۲.۶ ولت

🛠 راهنمای گام‌به‌گام راه‌اندازی ماژول

۱. اتصال منبع تغذیه (ورودی):

شما دو راه برای تامین برق ماژول دارید:

• روش اول: اتصال کابل استاندارد USB Type-C به یک شارژر ۵ ولت (ترجیحاً با خروجی حداقل ۲ تا ۳ آمپر).
• روش دوم: اتصال مستقیم ولتاژ ۵ ولت DC (منبع تغذیه آزمایشگاهی یا آداپتور) به پدهای +IN و -IN.

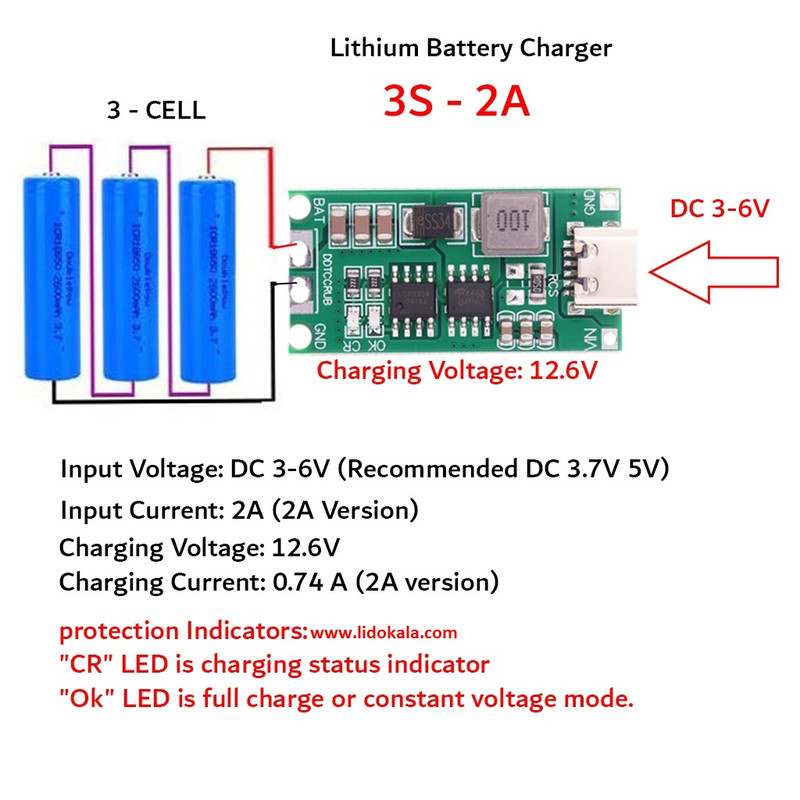

۲. اتصال باتری ۳ سل (3S):

• باتری ۳ سل (ولتاژ نامی ۱۱.۱ ولت / شارژ کامل ۱۲.۶ ولت) را به پدهای +BAT و -GND متصل کنید.
• ⚠️ نکته مهم: حتماً از سری بودن سلول‌ها (3S) اطمینان حاصل کنید. این ماژول مخصوص ۳ سل است؛ برای سیستم‌های ۲ سل، از ماژول سری 2S استفاده کنید.

۳. خروجی به مصرف‌کننده (لود):

• برای استفاده از انرژی باتری، مصرف‌کننده (ربات، موتور، یا برد الکترونیکی) باید مستقیماً از دوسر باتری (یا خروجی BMS) تغذیه شود.

۴. نشانگرهای وضعیت (LED):

• 🔴 LED قرمز (CR): فرآیند شارژ در حال انجام است.
• 🟢 LED سبز (OK): باتری به ولتاژ ۱۲.۶ ولت رسیده و شارژ کامل است (عملیات شارژ متوقف شده).

⚠️ نکات ایمنی و فنی که قبل از استفاده باید بدانید:

برای افزایش طول عمر باتری و جلوگیری از آسیب به ماژول، رعایت موارد زیر الزامی است:

• منبع تغذیه استاندارد: ورودی این ماژول دقیقاً ۵ ولت است. استفاده از شارژرهای فست‌شارژ (که ولتاژ ۹ یا ۱۲ ولت تولید می‌کنند) باعث آسیب قطعی به مدار می‌شود.
• توان مورد نیاز: برای شارژ با جریان کامل (۴ آمپر)، حتماً از شارژری استفاده کنید که توان خروجی آن حداقل ۲۰ وات (۵ ولت × ۴ آمپر) باشد. شارژرهای ضعیف‌تر سرعت شارژ را به‌شدت کاهش می‌دهند.
• ولتاژ قطع اتوماتیک: ماژول به صورت هوشمند فرآیند شارژ را در ۱۲.۶ ولت (ولتاژ استاندارد ۳ سل) متوقف می‌کند تا از شارژ بیش‌از‌حد (Overcharge) جلوگیری شود.
• ضرورت استفاده از BMS: ماژول شارژر، محافظت کامل از باتری را انجام نمی‌دهد. اگر باتری شما دارای برد محافظ داخلی نیست، حتماً از یک BMS 3S جداگانه استفاده کنید تا از تخلیه بیش‌از‌حد و خطرات احتمالی جلوگیری شود.
• سیستم‌های حفاظتی: این ماژول دارای مدار محافظت در برابر اتصال کوتاه و جریان‌کشی بیش‌از‌حد در خروجی است. با این حال، همیشه سعی کنید از ایجاد اتصال کوتاه در مدار پرهیز کنید
